NoC IP如何借助人工智能和机器学习满足SoC设计需求?
2025-04-10 12:10:01 EETOP拓扑生成时间从20小时缩短至4小时(提升了5倍)
初始优化时间从3小时压缩至10分钟(快了18倍)
最终的物理感知调整时间则从两周缩短至仅100分钟(提速约20倍)
除了效率提升,FlexGen将布线长度减少了高达30%,并将延迟降低了10%,为复杂SoC及芯粒设计开辟高效路径。
—Arteris总裁兼首席执行官
K. Charles Janac
1FlexGen 的开发得益于哪些技术突破?
机器学习或 AI 算法在其中发挥了作用吗?

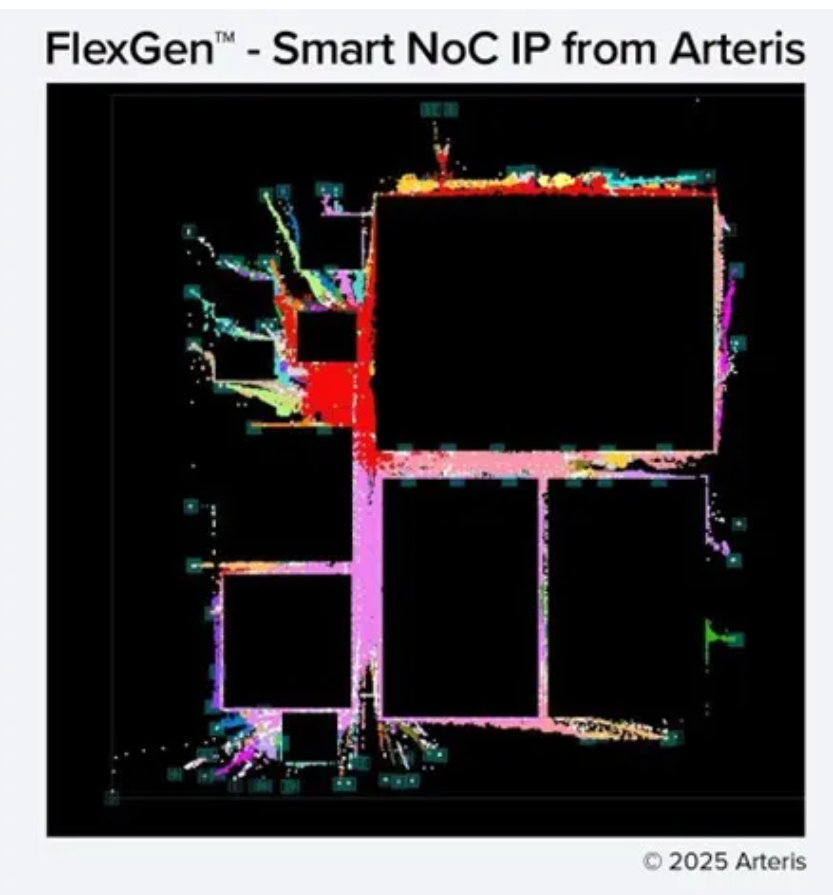

FlexGen 借助人工智能(AI)与机器学习(ML)的技术进步,实现了片上网络(NoC)设计流程的自动化,大幅减少了传统半导体芯片 SoC 设计中的耗时环节。通过基于机器学习的启发式算法,FlexGen 可以智能地探索设计方案并优化 NoC 拓扑结构,从而将布线长度缩短高达 30%,延迟降低高达 10%。这些创新对提升能效、达成更优的功耗、性能、面积(PPA)指标至关重要。
2FlexGen 如何使 NoC 成为 SoC 或其他芯片中互联的选择?
NoC 不是SoC的替代品,它是能成功把上百个 IP 连接起来组成 SoC 的一种互连。可显著优化功耗、性能与面积(PPA)。FlexGen 的突破性在于:传统流程中手动实现单一NoC拓扑的时间,现在可用来探索数十种 SoC 架构设计方案。
FlexGen 完整保留了 FlexNoC 非一致性 NoC IP 的手动编辑与验证功能,因此其自动化生成的结果可以根据需要手动编辑。FlexGen 的高级智能启发式算法可以选择性地逐步使用:既可在自动化设计基础上进行手动修改,也能在人工搭建的基础 NoC上构建自动化拓扑。
该技术是完全可重复的,这意味着相同的输入将产生相同的输出,从而简化了后期规范更改的实现,大幅提升了效率。
3FlexGen能否更好地支持Multi-die配置,如芯粒(Chiplet)?
FlexGen 继承并扩展了 Arteris 经过验证的芯粒技术能力,支持具有高性能、非一致性 NoC的 Multi-die 架构。FlexGen 的自动化设计能力、物理感知特性以及对异构集成的支持,使其成为推动芯粒设计创新的理想选择。
4NoC如何帮助实现设计周期早期的测试验证?
FlexGen 能够自动生成在逻辑设计层面正确的 NoC 架构,严格满足所有指定的互连参数(包括数据位宽、时钟频率和内存映射)和性能要求。此外,FlexGen 内置的物理感知能力使其能够利用 SoC 布局,在长信号线中重需要的地方插入流水线,以促进后端设计的时序收敛。
5FlexGen 适用于哪些应用场景?
FlexGen 非常适合对可扩展性能和 PPA 优化有高要求的复杂SoC设计,主要包括五大领域:
如需了解更多信息, 请点击“下方二维码”索取 FlexGen 产品手册:
