在早期，有三家半导体公司非常重要。仙童(Fairchild)、摩托罗拉(Motorola)和德州仪器（TI)公司。当然也有一些想要进入半导体领域第一梯队的公司，比如National、Signetics、Amelco、Siliconix等等，而此时的英特尔还没有登上大舞台。第一个标准逻辑家族是Fairchild的RTL。——电阻晶体管逻辑（Resistor-Transistor Logic）。-(输入通过电阻输入。输出通过晶体管输出。它们是逻辑设备)。


RTL基本单元如图1：

图1

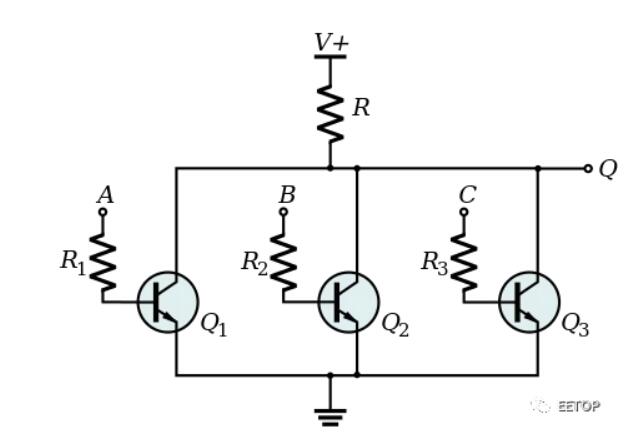

图2：RTL NOR 逻辑

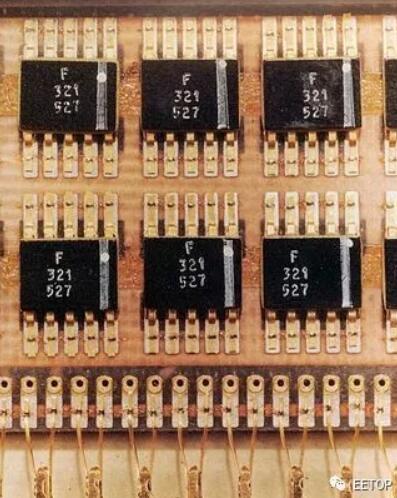

图3：仙童的RTL NOR逻辑芯片

RTL技术的主要优点是相同逻辑功能下它可以使用了最少数量的晶体管。在集成电路发展早期，晶体管是相当最昂贵的，所以RTL器件具有成本优势。


RTL的缺点是晶体管导通时的高功耗，流过集电极和基极电阻的电流，要消耗额外的功耗。选择的RTL电路有很大的问题，即扇入、扇出、噪声裕度和速度。这些致命的缺点使得RTL电路的芯片很快消亡了。

因此，仙童转向了DT
L。-二极管晶体管逻辑（ Diode-Transistor Logic）。-(输入通过二极管输入，输出通过晶体管输出。)。DTL是早期由其他人发明的。IBM在他们的360系列大型计算机中使用了它的不同版本。这是一个比RTL更好的设计。它解决了除速度之外的所有RTL问题。仙童于1964年引入了他们的DTL家族。


图4

DTL门包括背靠背二极管。二极管的负极（称为输入二极管）作为输入，另一个二极管的负极（称为电平设置二极管）进入晶体管的基极，我们称之为分相器。


DTL电路具有线路简单和抗干扰性强等优点，常用于对速度要求不高的工业控制方面。


但DTL电路是一种饱和型电路，具有开关时间长，速度慢的缺点。

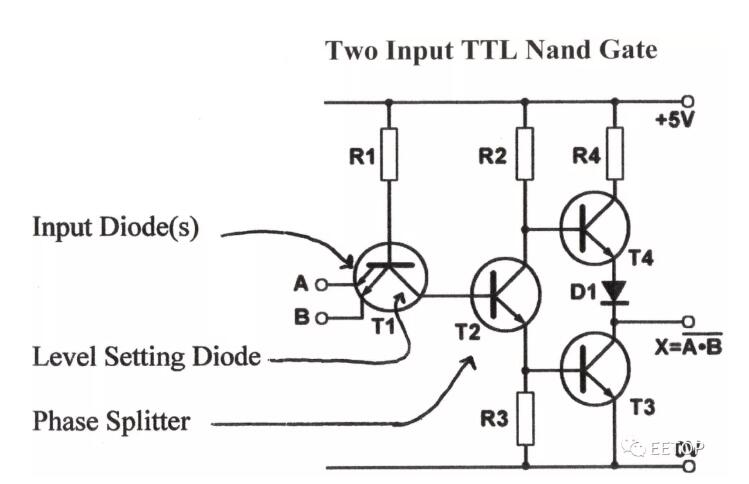

为什么不把这两个二极管放在同一个隔离区？使用单个双极NPN晶体管代替两个二极管！输入二极管将是晶体管的发射极-基极结。电平设定二极管将是晶体管的集电极-基极结。(如图5)（对于一个双输入门，晶体管将有两个发射器。对于一个四输入门，它将有4个发射器。


图5


该示意图看起来有点奇怪，但它没有问题）为什么那更好？当输入变低时，晶体管导通并从相分离器的基极上拉出电荷。这缩短了关闭分相器所需的时间，速度是试图加快电路响应的工程师面临的头号问题。与大多数发明一样，人们并不总是完全清楚谁应该获得荣誉。TTL门的真正工作IC版本比上面的简化描述要多得多。在Sylvania工作的Tom Longo是第一个将它们整合到商业上成功的IC中的人。TTL门的工作IC版本比上面的简化描述要多得多。在Sylvania工作的Tom Longo是第一个将它们整合到商业上成功的IC中的人。


这是一个重大突破!! 这种电路形式最终被称为TTL（Transisto-Transistor Logic）逻辑。无论你怎么称呼它，TTL都更好！它比DTL更快，成本相似。Longo和其他一些人可能已经发明了TTL，但德州仪器(TI)却用它大赚了一笔。TI于1964年推出了他们的5400 TTL系列 - 同年Fairchild宣布了他们的DTL系列。但是TTL更好！TI很快将他们的TTL产品放入他们开发的廉价塑料封装中，塑料封装降低了芯片成本。早期TI以1.00美元的价格出售TTL门（实际上每个门的25美分，两个输入NAND门。每个封装中有4个门）。这是一个令人难以置信的低价格。TI抢先一步，TTL统治了世界，TI成为了那个世界的王者。
