世界最小晶体管分子大小仅0.167nm,这才是摩尔定律的终止吧!

2015-07-23 20:33:55 N

芯片制程开始迈入20nm的时候,唱衰“摩尔定律”的声音就开始越来越强烈,但最新的进展是,IBM联合三星、GF已经拿出了7nm样片,而台积电甚至都把5nm提上了日程。

半导体业绷紧的神经仿佛一下子松弛下来,那么在量子计算未成形之前,工艺的极限是什么?

来自英国卫报的消息,德国PDI固体电子学研究所、日本NTT基础研究实验室、美国海军等单位,近日研制出了目前最小的晶体管,直径是167皮米(0.167nm)。

0.167nm,是人类已知最强的IBM 7nm 1/42、人头发的60万分之一、DNA链的1/15

据悉,科学家是在一个砷化铟晶体上制备了12个带正电的铟原子环绕着一个酞菁染料分子。《自然·物理》称,在这样的原子尺度上,电子流通常很难得到可靠地控制,电子会跳到晶体管外,导致晶体管无效

有研究人员进而表示,分子大小的晶体管,也许摩尔定律真的走到极限了

作为支撑着半导体业快速发展的经验法则,摩尔定律说,集成电路上可容纳的元器件的数目约每隔18个月到24个月便会增加一倍,性能也将提升一倍。芯片上集成的晶体管越多,其功能越强大。

不过,在进入10nm这个尺度后,计算机向更小型化发展的难度量级已不可同日而语。虽然单分子晶体管距离集成到芯片中还很遥远,但这项新研究仍将有助于下一代计算机——量子计算机的开发。

0.167nm晶体管达成:摩尔定律到此为止

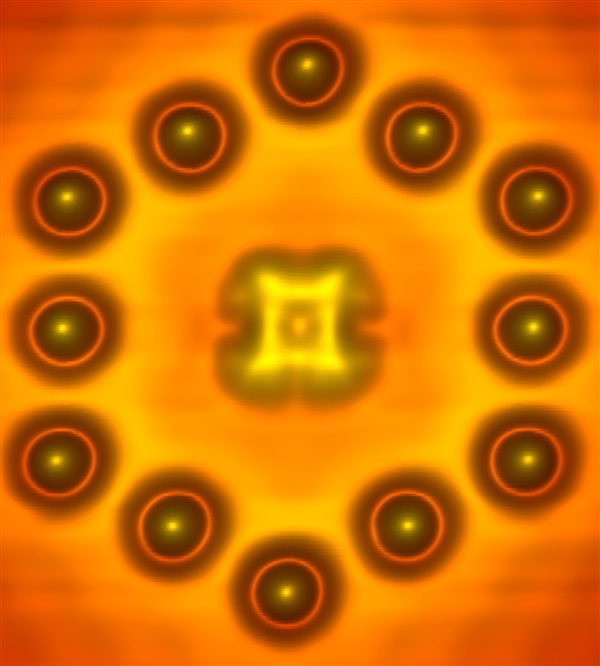

砷化铟晶体上制备了12个带正电的铟原子环绕着一个酞菁染料分子

0.167nm晶体管达成:摩尔定律到此为止

0.167nm晶体管达成:摩尔定律到此为止
