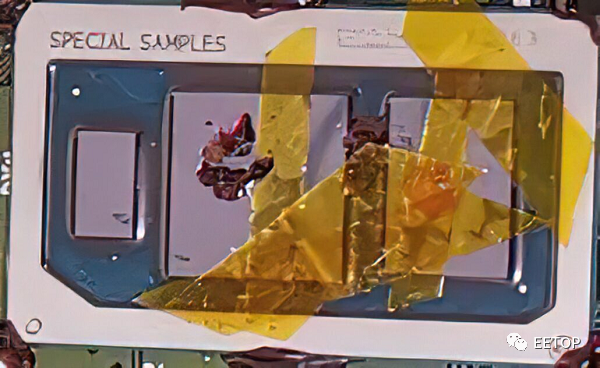

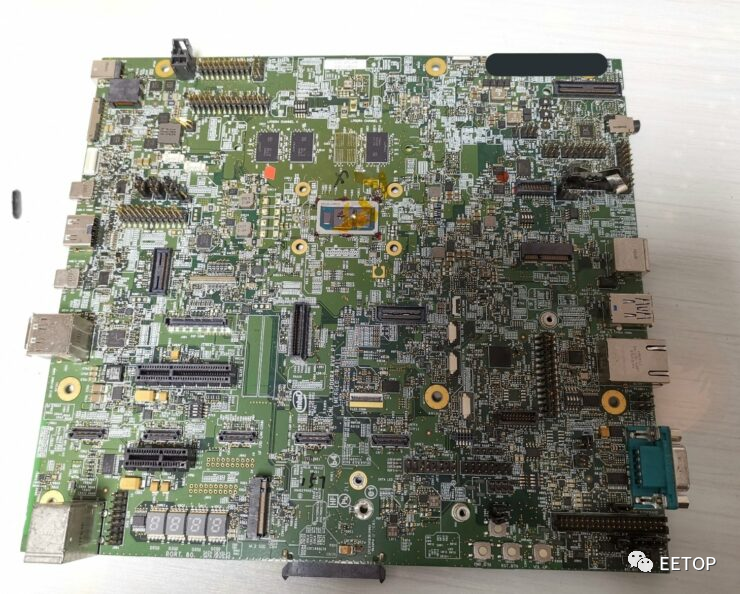

根据国外科技媒体wccftech报道，日前来自中国的硬件收藏者YuuKi-AnS 展示了一张英特尔废旧款的10纳米制程代号为Cannon Lake-Y 的CPU 照片，该CPU 采用三个小芯片组合设计，整体尺寸不大，上面写有“Special Samples （特殊样品）”。虽然，这款芯片后续并没有持续的大量生产，但是其小芯片的设计结构，却成为了英特尔后来芯片设计的雏形。
报道指出，英特尔代号Cannon Lake 架构于2018 年推出，不到两年后就停产了，是该公司历史上寿命最短的CPU 架构。而从照片上可以看到，这款旧款的Cannon Lake-Y CPU 是一款3 芯片设计架构，采用BGA1392封装，尺寸为28mm x 16.5mm，也就是462 mm²。根据相关数据显示，封装上有三个小芯片，以10纳米制程打造的CPU 芯片是这三个芯片中最大的，尺寸为70.52 mm²，其次是平台路径控制芯片( platform controller hub;PCH )，尺寸为46.17 mm²，最后是多芯片稳压芯片( McIVR)，尺寸为13.72 mm²。其中，McIVR 是用来处理两个芯片之间的电压调节，但英特尔后来又改用了全集成电压调节FIVR。
报道强调，是时尚英特尔10纳米制程代号Cannon Lake 的CPU 系列只正式推出了两款产品，首个产品就是Core-i3-8121U，曾搭载于一款联想笔记本和英特尔NUC 中。该CPU 拥有2 核心4 线程，主频在2.2~3.2GHz 之间，当中并没有配置核心显示。时至2020 年之际，英特尔又推出另一款Cannon Lake 系列CPU ，就是Core-m3-8114Y，其核心配置仍为2 核心4 线程，主频为1.5GHz，搭载了Gen 10 核心显示，测试软件跑分比14纳米制程的Core-m3-7Y30 稍高。
