从制程和架构来看，骁龙820将采用FinFET制程工艺，以及高通自家的Kryo架构。FinFET是目前已经商用的最高效的制程工艺，更小的制程能够带来更低的功耗。另外，采用Kryo架构也意味着高通将在其高端处理器上重回自主架构的策略。

其实在32位处理器时代，高通一直采用的是自主芯片架构，比如最初的MSM8250芯片采用的是Scorpion架构，而骁龙801采用的Krait架构，这些架构都是高通对ARM的标准架构进行优化和修改得来，因此其整体性能和发热能够控制得更好。

然而，当苹果率先在iPhone 5S采用64位A7芯片，将手机芯片带入64位时代的时候，高通出于竞争的需要，仓促推出了直接采用ARM Cortex A57+A53架构的64位骁龙810芯片，该架构并没有经过高通的优化和修改，因此后来也导致了严重的发热问题。

骁龙810是性能怪兽，但同时也是发热怪兽。很多手机品牌都没有解决其发热难题，因此只好被迫放弃。而一些采用该芯片的品牌则将解决它的发热难题作为营销口号，其中包括小米Note、一加手机2等，都是通过降频的方式来控制散热，这种靠牺牲性能来降温的做法，让高通哭笑不得。

这次高通又重新回到自主架构上，在性能和发热控制上自然也有了保障。Kryo架构是高通专门针对64位运算而研发的处理器架构，它基于ARMv8指令集，其性能也比ARM标准架构提升了很多。

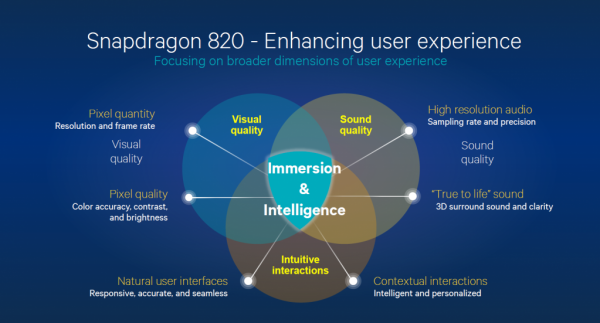

在性能方面，高通表示骁龙820将彻底颠覆移动设备玩游戏、拍摄照片和视频的方式，而这主要得益于采用了Adreno 530 GPU以及Spectra ISP。

高通称Adreno 530是专为游戏、虚拟现实等应用场景所设计，是全新Adreno 5系中性能最强的GPU，比骁龙810所采用的Adreno 430在图形性能上提升了40%。另外，高通甚至在这颗GPU中加入了单独的CPU，在用不到GPU的时候可以将其关闭，通过这种方式能够降低40%的功耗。

ISP是一种图像处理器，它能够提升手机在拍照时的图片质量。Spectra ISP是目前高通最先进的双图像信号处理器，在低光拍摄环境下，可以通过新的算法，在照片的暗部增加亮度，使得拍摄效果更好。它还能够同时支持三颗摄像头一起运行，比如一颗前置摄像头和两颗后置摄像头。而通过后置双摄像头，能够实现成像后的景深控制，以实现背景虚化增强画面的立体感。

另外，在拍照方面，高通还在骁龙820上首次采用了场景检测系统。通过计算机视觉库，可以对拍摄场景及对象进行分类，比如户外、室内、人像、动物、食物等等。通过分类的方式，在拍照的时候能够按照场景来设定拍摄参数，以达到最佳的拍摄效果。并且它还能将相册里的照片按场景和对象自动分类，体验也将会更好。

其实这个场景检测功能，主要是靠一个名为“Zeroth”的认知平台所实现。Zeroth是目前高通最新的人工智能技术，它通过深度学习算法和智能摄像头识别技术，让移动设备具有学习能力，可以根据周围环境而做出响应。

说了这么多，估计大家最关心的还是发热问题。虽然这次高通并没有针对该问题作出回应，但从以上信息中可以看到骁龙820在温度控制的一些表现。比如在Adreno 430加入一颗独立CPU，以达到性能与温度的平衡；而采用自主架构Kryo，也能够更好地进行发热控制。

由于骁龙820一再延期，使得多家手机厂商推迟了下代旗舰机的发布。不过，目前该芯片已经进入了初期测试阶段，相关手机将会在明年初面市。此前已有消息传出小米5以及三星S7将会采用该芯片。

高通在这款芯片上汇聚了大量的“黑科技”，期望通过它具备的强大性能和新技术来重新夺回霸主的地位。对于高通来说，骁龙820将是一款不允许失败的产品。
