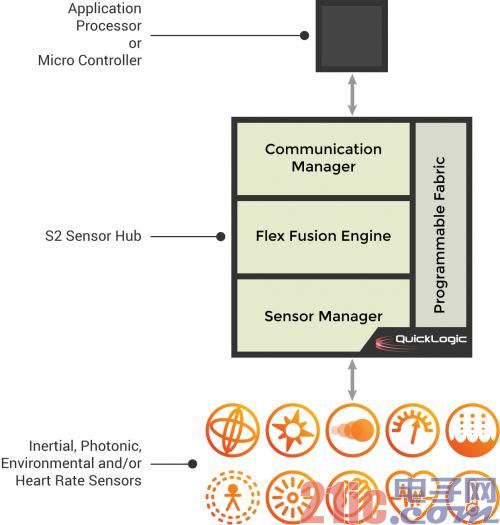

QuickLogic公司近日推出新的ArcticLink 3 S2平台，QuickLogic的解决方案基于硬件，可以提高功率效率，同时它的可编程架构能够灵活地增加更多复杂的功能。由于这种独特的架构，再加上增加了内存容量，提高了性能，增强了功能，ArcticLink 3 S2平台非常适用于各种先进的传感器应用软件，用于智能手机和可穿戴设备。

作为该公司传感器集线器发展路线图上的第二个CSSP解决方案。比起前一代的产品ArcticLink3S1，新一代平台的计算性能提高到四倍，算法增大到四倍，传感器数据存储容量增加到八倍，而功耗减少了40%。QuickLogic公司是从事超低低功耗可编程客制化标准产品(CSSP)创新的公司。

使用第二代灵活的融合引擎(FFE)──速度是上一代的四倍，能够处理更多算法，也更快消耗的工作功耗比使用微控制器(MCU)的Sensor Hub小95%，比上一代低40%有两个32位硬件乘法器，用于完成传感器算法的数学运算，功耗最低，存储器存放每批传感器事件的容量增加到八倍，处理器休眠的时间可以更长，系统消耗的功率更少SPI和I2C接口用硬件架构，与传感器的通信以及与主机应用处理器和微控制器(MCU)的通信实现了最优化芯片上有振荡器，不需要外接时钟信号，因而降低了材料成本，减少了印刷电路板上安装Sensor Hub的空间可以用可编程逻辑单元来集成各种功能，例如红外遥控、LED控制以及IrDA条码传送等──不需要使用传统的微控制器或者移动FGPA引脚和软件均与ArcticLink 3 S1兼容，对于ArcticLink 3 S1的现有用户，兼有向前及向后兼容整合开发工具(Integrated Development Environment， IDE)和灵活的融合引擎算法工具(Flexible Fusion Engine Algorithm Tool，FFEAT)均支持QuickLogic开发的、第三方开发的以及OEM 开发的传感器算法对于使用传感器的产品，例如健康和保健的产品，室内导航/行人航迹推算(PDR)，以及游戏，使用者要求电池的使用时间要长。使用微处理器(MCU)的方法完全依靠软件，它消枆的功率明显地比硬件多。

像ASSP这种方法，不具备固有的灵活性，不能让Sensor Hub算法适应新出现的移动产品所需要的手势和感知情景应用软件。
