快速150V高压侧N沟道MOSFET驱动器
2017-07-10 18:11:10
未知
点击关注->
创芯网公众号
,后台告知EETOP论坛用户名,奖励200信元
亚德诺
半导体
(Analog Devices, Inc.,简称ADI) 旗下凌力尔特公司 (Linear Technology Corporation) 推出高速、高压侧 N 沟道 MOSFET 驱动器LTC7001,该
器件
以高达 150V
电源
电压运行。其内部
充电
泵全面增强了外部 N 沟道 MOSFET 开关,使其能够保持无限期接通。LTC7001 强大的1Ω
栅极驱动器
可凭借非常短的转换时间和 35ns 传播延迟,非常方便地驱动栅极电容很大的 MOSFET,因此很适合高频开关和静态开关应用。
LTC7001 用来接收以地为基准的低压数字输入信号,并快速驱动一个漏极电压可能在 0V 至 135V (绝对最大值为 150V) 之间的高压侧 N 沟道功率 MOSFET。LTC7001 在 3.5V 至 15V 的驱动器
偏置
电源
范围内运行,具可调欠压闭锁。当驱动一个 1000pF 负载时,快速 13ns 上升和下降时间最大限度降低了开关损耗。其他特点包括可调接通转换率和可调过压闭锁。
LTC7001 采用 MSOP-10 封装,其引线配置为提供高压间隔。该器件有 3 种工作结温级版本,扩展和工业级版本的温度范围为–40°C 至 125°C,高温
汽车
级版本则为–40°C 至 150°C,军用级版本为–55°C 至 150°C。千片批购价为每片 2.40 美元。

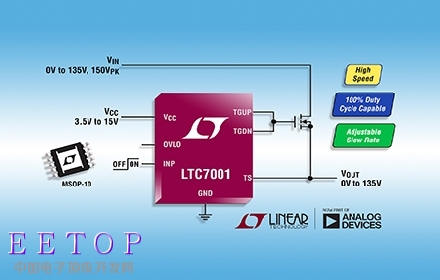

照片说明:快速 150V 高压侧 N 沟道 MOSFET 静态开关驱动器
性能概要:LTC7001
宽 V
IN
工作范围:0V 至 135V (150V 绝对最大值)
内部
充电泵
以实现 100% 占空比能力
1Ω 下拉、2.2Ω 上拉以实现快速接通和断开时间
快速 35ns 传播延迟
可调接通转换率
3.5V 至 15V 栅极驱动器
电源
可调驱动器
电源
V
CC
欠压闭锁
可调V
IN
过压闭锁
CMOS 兼容输入
